Installer un routeur solaire pour raccourcir le retour sur investissement de votre installation photovoltaïque
Voici l’exemple intéressant de l’installation d’un routeur solaire pour piloter deux équipements. Pour rappel, un routeur solaire est un appareil qui mesure l’excédent de production solaire et le redirige vers un ou deux appareils consommateurs d’électricité. L’idée est d’utiliser l’électricité pendant les moments de production (soleil !) au lieu de revendre à pas cher et racheter à plus cher plus tard. Le cas typique est de chauffer l’eau du cumulus en journée.
Ah oui, subtilité importante, un vrai routeur est capable de moduler la puissance injectée dans l’appareil. Ce qui veut dire qu’on n’attend pas d’avoir les 2000 W nécessaires pour chauffer l’eau par exemple : des 100 W environ, l’électricité est injectée dans la résistance chauffante. Ceci n’est possible que sur certains appareils, en gros ceux qui chauffent et qui n’ont pas d’électronique (sauf astuce, voir plus bas).
Sur ce chantier, l’objectif était de piloter un ballon d’eau chaude sanitaire (ECS) et un 2e cumulus installé sur un circuit de chauffage (radiateurs) pour préchauffer l’eau quand l’énergie est disponible. En effet, quand l’ECS est chaude et que le soleil brille toujours, le surplus est utilisé pour aider à chauffer la maison. L’installation comprenait déjà une chaudière à gaz : le chauffe-eau est installé sur le même circuit juste avant la chaudière. En préchauffant l’eau, la chaudière fournira moins de travail et consommera moins de gaz. Et surtout, si vous n’enclenchez le chauffage que le soir, vous bénéficiez de l’électricité photovoltaïque produite en journée et stockée sous forme d’eau chaude : un cumulus est une forme de batterie (thermique) avec un bon rendement et bon marché.

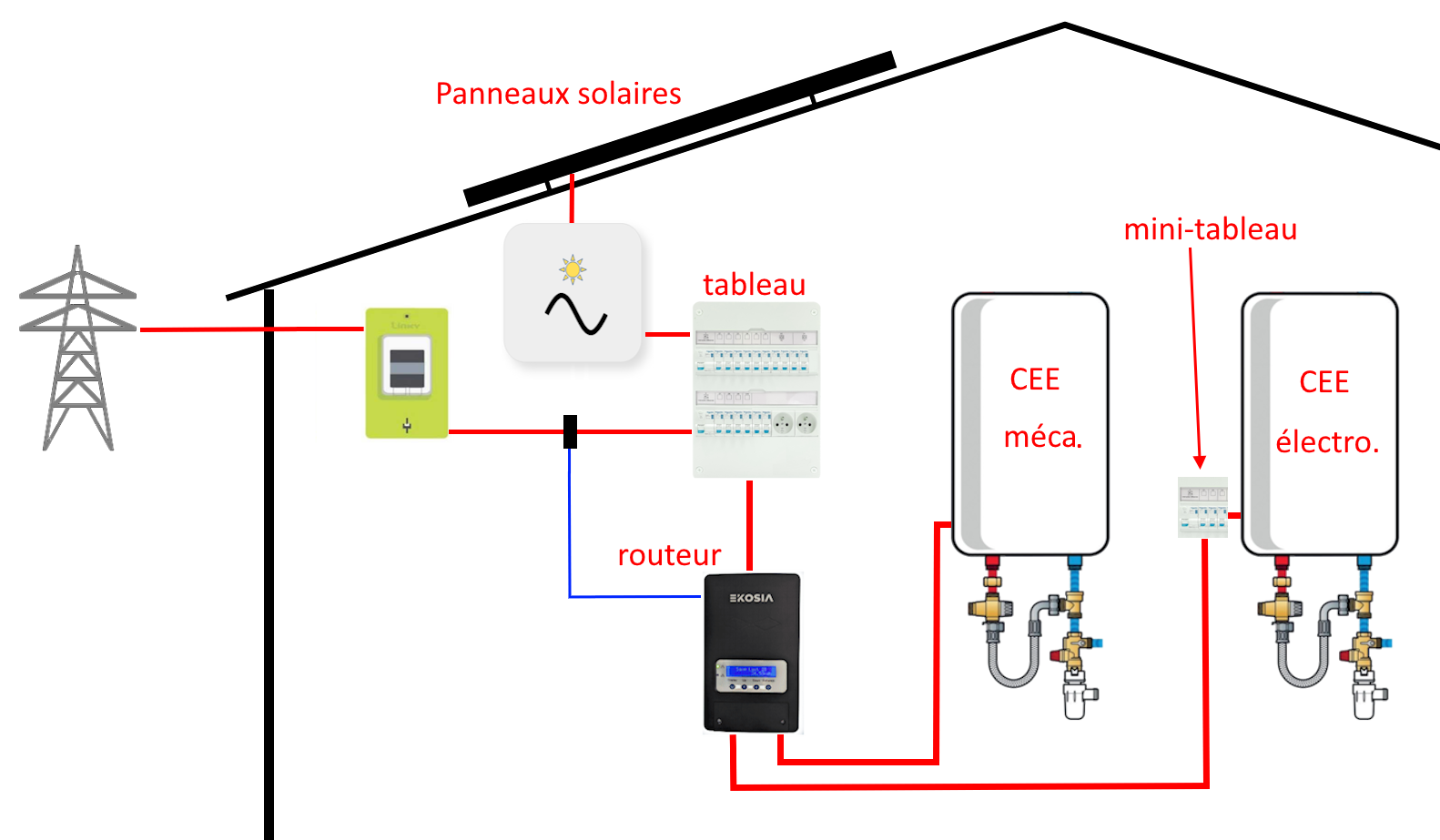

Voici d’abord un schéma de principe de l’installation. Il y a un premier chauffe-eau « mécanique » branché directement sur la sortie 1 du routeur. Ce genre de ballon possède un simple thermostat mécanique de sécurité qu’il est indispensable de garder. Le 2e chauffe-eau comporte une carte électronique qui doit rester alimentée en permanence. On apporte donc un câble d’alimentation directement du tableau et on branche la résistance plongeante sur la sortie 2 du routeur. Pour garder la sécurité du thermostat, on ajoute un mini-tableau près du ballon pour placer un relai piloté par le thermostat.

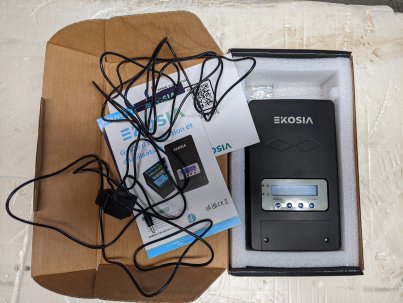

Le boîtier est petit (environ 15 x 20 cm). Le capteur de courant possède un fil de 5 mètres, tout juste suffisant pour ce chantier. Le capteur sera positionné sur l’arrivée électrique, entre le compteur en bordure de propriété et le tableau principal.

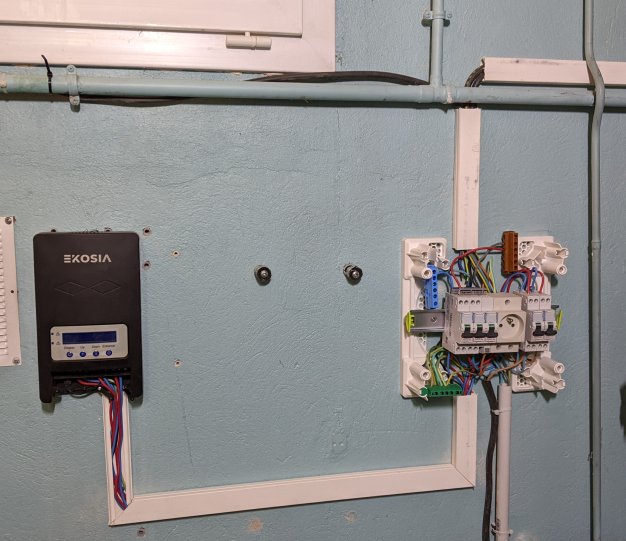

Installation en cours
Le routeur est positionné à proximité de l'un des deux chauffe-eaux. Un tableau électrique secondaire existant a été déplacé et agrandi pour accueillir plusieurs disjoncteurs.

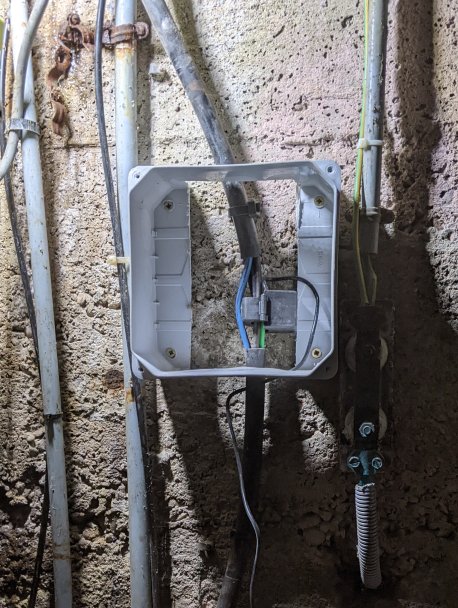

Mise en place du capteur de courant
Le capteur de courant est placé autour d’une phase. Une portion de la gaine a été retirée, il faut donc placer un boîtier de protection par-dessus la zone pour respecter la norme NF C-15 100.

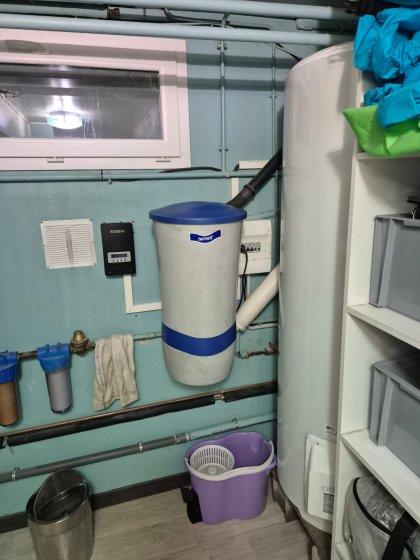

Installation terminée
Le routeur est paramétré avec un seuil de déclenchement qui convient au client et à la particularité de son installation. Le routeur permet aussi de déclencher automatiquement un complément de chauffe de l’eau chaude sanitaire en cas d’absence de production en journée.

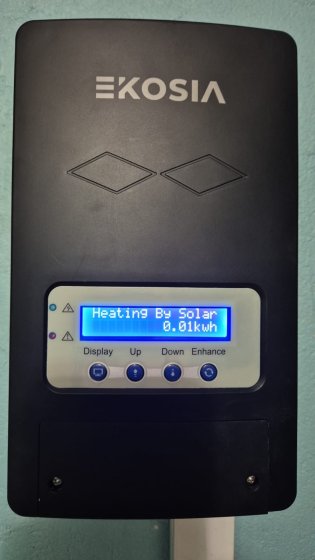

Mise en route du routeur
Si vous désirez optimiser votre autoconsommation, vous voyez qu’il est possible d’installer des systèmes plus ou moins complexes, mais bon marché, qui s’adapteront à votre situation. Chez Cogine, nous vous conseillerons sur les systèmes à mettre en place à un prix rentable, c’est-à-dire avec un retour sur investissement compris entre un et deux ans, soit bien plus court que les panneaux solaires seuls. Contactez-nous pour une demande d’information.
